  • Herschel-LAC1
    LACERTA Herschel Prisma (Brewster Winkel, 30mm Prisma) mit beidseitigen T2-Innengewinde, ohne weiteres Zubehör




    Marke:  -Lacerta
    Anschluss: T2
    Lichtdurchlass: 8%
    Einblick: 67°
    Transportgewicht:  1kg (Versandkosten)
    EAN Code:  9120069911770

    Lieferbarkeit
    Wien: mehr als 3 Stk lagernd
    Linz: nur noch 1 verfügbar
    Lager: bitte anfragen!
    Öffnungszeiten

    Woanders billiger? weiter...
    statt 127.00, jetzt nur
    119.90  EUR

    (inkl. MWSt)
    zzgl. Versand


    Warenkorb anschauen:
    0 Produkt(e)
    Total 0 EUR





    Warum Brewster Winkel?
    Das Lacerta 1,25" Herschelprisma mit Brewster Winkel hat einige Vorteile gegenüber 90 Grad Prismen. Da die Polarisation bei Brewster Winkeln beinahe 100% ist, ermöglicht das Lacerta Herschel-Prisma mit dem verpflichtenden ND3 Neutralfilter UND mit einem zusätzlichen Polarfilter praktisch eine volle Lichtdämpfung - in der Realität einen Dimmbereich zwischen ND4.07 und 6.37 - meistens noch mehr. Ohne Polarfilter arbeitet das Herschelprisma bei der niedrigsten Lichtdämpfung (ND4.07) und kann so fotografisch eingesetzt werden. Bei den "traditionellen" 90 Grad Herschelprismen liegt dieser Wert nur zwischen 4.24 und 5.00.

    Die visuelle Wahrnehmung bei verschiedenen Neutralen Dichten zeigt das Bild unten. Es ist gut zu sehen, dass die Granulation bei traditionellen Herschel Prismen nur mit einem zusätzlichen DRITTEN Filter (ND3 und Polfilter sind vorausgesetzt!) gut beobachtbar ist. Herschel Prismen mit Brewster Winkel brauchen keinen zusätzlichen Filter, weil der Dimmbereich hier kontinuierlich bis ND6.37 möglich ist!


    Wie verwendet man das 1,25" Herschel Prisma?
    - Der ND3 Filter sowie der Polfilter werden einfach ins Okular geschraubt, die Gesamthelligkeit wird durch das Drehen des Okulars eingestellt.
    - Beachten Sie bitte, dass die optischen Elemente strikt die folgende Reihenfolge haben müssen: Teleskop - Herschel Prisma - ND3 Filter - Polarfilter - Zusatzfilter (z.B. UV/IR Block oder Kontrastfilter nach Wahl) - Okular (oder Kamera)
    - Beim Okularwechsel ist unbedingt zu beachten, dass sämtliche Filter umgeschraubt und wieder in der richtigen Reihenfolge montiert werden.


    Warum ist das Lacerta Herschel Prisma unten offen?
    - Die offene Bauweise ermöglicht eine weit bessere Belüftung als bei anderen am Markt befindlichen Herschelkeilen
    - Der Streulichtanteil der durch die Öffnung kommt, ist gegen die Sonne aus dem Teleskop verschwindend gering
    - Es geraten keine Schuhe in Brand, da kein Licht durch die Öffnung austritt


    Einen weiterführenden Thread, der auch in die Entwicklung eingeflossen ist, finden Sie hier: www.forum.astronomie.de/phpapps/ubbthreads/ubbthreads.php/topics/1116653

    Lieferumfang (Herschel-LAC1):
    - Lacerta Herschelprisma mit Brewster Winkel, beidseitig T2-Innengewinde

    Lieferumfang Komplettset (Herschel-LAC1):
    - Lacerta Herschelprisma Gehäuse mit beidseitigem T2 Innengewinde

    Wir empfehlen dazu:
    - 1,25" Polfilter für stufenloses Dimmen.
    -
    KG3-IFIRUV2 für zusätzliche IR Dämpfung bei grösserer Teleskopöffnung (ab 120mm)

    Sie können Ihr Set auch selbst zusammenstellen, wie zum Beispiel:
    - Lacerta Herschelprisma Gehäuse mit Brewster Winkel und beidseitigem T2 Innengewinde,
    - Teleskopseitig keinen Adapter wählen, sondern das Herschel-Prisma direkt an Ihren bestehenden T2-Anschluss schrauben
    - T2p317 Adapter als okularseitige Adaptation,
    - KG3-IRND3POL von Beloptik (1,25" / M28.5x0.6)


    ACHTUNG: Herschel-Prismen allgemein sind noch relativ hell - ein ND3 Filter ist verpflichtend zu verwenden! Stufenlos dimmen ist erst möglich, wenn zusätzlich ein Polfilter verwendet wird. Da aber viele Astrofreunde diese beiden Filter bereits besitzen, bieten wir das Gehäuse mit Prisma hier auch "solo" an. Bitte beachten Sie die "empfohlenen Produkte" unten!


    Lichtweg:
    1.25" Version: 61mm von T2 bis T2
    2" Version: 81mm von M48 bis M54

    Gewicht:
    1.25" Version: 308g
    2" Version: 685g


    Justage:
    Am einfachsten mit Laser, diesen in das Herschelprisma stecken (das selbst im Fernrohr montiert ist) und der Strahl soll in der Mitte des Objektives austreten. Mit einem 2,5mm Inbusschlüssel können die Schrauben des Prismas gelöst werden, welche seitlich am Gehäuse den Keilrahmen in Position halten.


    ACHTUNG, SEHR WICHTIG!
    Der ND3 Neutralfilter ist ein UNERLÄSSLICHER Bestandteil eines jeden Herschelprismas, da ein Herschelprisma selbst (Winkel-Abhängig) nur 92-95% des Lichtes eliminieren kann, was etwa ND1,1-ND1,3 entspricht. Erst mit der Kombination eines ND3 Neutralfilters wird die geblockte Lichtmenge auf ND4,1-ND4,3 erhöht, welche dann mit zusätzlichen Filtern (z.B. Polarfilter, Solar-Continuum, weiteren Neutralfilter o.ä.) sich weiter dimmen lässt.

    F.A.Q.

    Frage: Verstehe ich das richtig, dass ich das komplette Prisma so wie es ist, an meinem Refraktor anbringe und ohne weiteres Zubehör mit der Sonnenbeobachtung starten kann?
    Antwort: Ja, aber NUR beim Komplettset, wobei ein Polfilter noch dazu empfohlen wird, um die Helligkeit stufenlos regeln zu können. Ohne Polfilter entspricht der Lichtdurchlass (ALLGEMEIN, bei ALLEN Herschelprismen) ungefähr den einer fotografischen Sonnenfolie. Diese Lichtmenge gefährdet die Gesundheit zwar nicht mehr, ist aber für eine wirklich entspannte Sonnenbeobachtung zu hell. Daher wird zusätzlich zur stufenlosen Helligkeitsregelung ein Polfilter empfohlen. Er wird ins Okular (oder falls vorhanden, in den Rotationsadapter) eingeschraubt und durch Drehen des Okulars (bzw. des Rotationsadapters) wird die Helligkeit geregelt.

    Frage: Wie berechne ich den Ausleuchtungsgrad?
    Antwort: Der reine geometrische AUSLEUCHTUNGSGRAD, wie es im Gymnasium bereits gelehrt wurde, ist:
    (D-B)*LW = (d-B)*f
    und
    (D+b)*LW = (d+b)*f

    D: Durchmesser der Eintrittsöffnung (Objektiv)
    d: Engpassdurchmesser (z.B. Steckhülse, Filterfassung, Herschelprisma)
    f: Fokuslänge (Brennweite)
    LW: Lichtweg zwischen "Engpass" und Fokusebene
    B: Bilddurchmesser (100% ausgeleuchtet) in der Fokusebene
    b: Streulichtsbilddurchmesser (100% vignettiert) in der Fokusebene

    Der Ausleuchtungsgrad zwischen B (100%) und b (0%) ist zwar nicht ganz linear, aber kann durch eine lineare Funktion angenähert werden.
    Durchmesser des Sonnenbildes S = ca 1/100 der Brennweite f. Damit ist der Durchmesser des Lichtkegels an der Engstelle =
    S + LW*D/f





    Wir empfehlen auch:
    Herschel-LAC1s 163.90 EUR

    LACERTA Herschel Prisma Set (Brewster Winkel, 30mm ...
    Herschel-LAC2 169.90 EUR

    LACERTA 2" Herschel Prisma (Brewster Winkel, 48mm ...
    A317T2 18.90 EUR

    T2 FOKALADAPTER für 1,25" Okularauszug (31,7mm ...
    A508T2 24.90 EUR

    T2 FOKALADAPTER für 2" Okularauszug (50,8mm außen ...
    ND30 25.00 EUR

    Lacerta Neutralfilter ND3 / 0,1% Transmission (M28 ...
    T2T2pM28 25.90 EUR

    T2-T2 KONVERTER (Positiv-Positiv Umkehrung) mit M28,5x0,6 ...
    T2p317 24.90 EUR

    31,7mm OKULARADAPTER für T2 Anschluss (T2 aussen ...
    polar 20.00 EUR

    Polarfilter / durchschnittliche 30% Transmission, ...
    KG3-IRND3POL 89.00 EUR

    Optolong 1,25" IR-Block ND3-Polarfilter auf KG3 ...
    BaSolCon 80.00 EUR

    Baader Solar Continuum (540nm) Interferenzfilter ( ...
    CleanSetLa 15.90 EUR

    LACERTA Reinigungsset für Optiken: Reinigungsflüssigkeit, ...
    Wir empfehlen auch:
    Herschel-LAC1s 163.90 EUR

    LACERTA Herschel Prisma Set (Brewster Winkel, 30mm ...
    Herschel-LAC2 169.90 EUR

    LACERTA 2" Herschel Prisma (Brewster Winkel, 48mm ...
    A317T2 18.90 EUR

    T2 FOKALADAPTER für 1,25" Okularauszug (31,7mm ...
    A508T2 24.90 EUR

    T2 FOKALADAPTER für 2" Okularauszug (50,8mm außen ...
    ND30 25.00 EUR

    Lacerta Neutralfilter ND3 / 0,1% Transmission (M28 ...
    T2T2pM28 25.90 EUR

    T2-T2 KONVERTER (Positiv-Positiv Umkehrung) mit M28,5x0,6 ...
    T2p317 24.90 EUR

    31,7mm OKULARADAPTER für T2 Anschluss (T2 aussen ...
    polar 20.00 EUR

    Polarfilter / durchschnittliche 30% Transmission, ...
    KG3-IRND3POL 89.00 EUR

    Optolong 1,25" IR-Block ND3-Polarfilter auf KG3 ...
    BaSolCon 80.00 EUR

    Baader Solar Continuum (540nm) Interferenzfilter ( ...
    CleanSetLa 15.90 EUR

    LACERTA Reinigungsset für Optiken: Reinigungsflüssigkeit, ...
    Fotos

    Design from Hungary

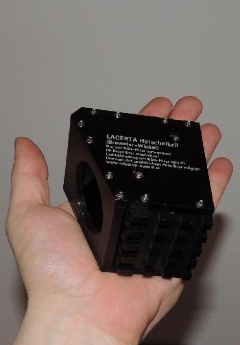

    Handvoll
