MFOC Adapter für TAKAHASHI, mit zwei Befestigungsplatten für alle gängigen Takahashi Auszüge
(-Lacerta for Takahashi: TAK2adapMFLA)


99.90 EUR
(Bruttopreise sind mit 19% bzw. 7% MWSt kalkuliert. Sollte die MWSt in Ihrem Land höher sein, übernimmt LACERTA GmbH die Differenz.)
zzgl. Versand






Marke:  -Lacerta for Takahashi
Sorte: Motorfokus Adapter
Transportgewicht:  1kg (Versandkosten)

Lieferbarkeit
(Der Lagerbestand dient nur zur Information und beinhaltet auch bereits reservierte Exemplare)
Wien: Wir bestellen gerne für Sie!
Linz: nur noch 1 Stk.
Lager: VORRÄTIG
Öffnungszeiten

Woanders billiger? weiter...
Wir empfehlen auch:
MFOC
549.90 EUR

FS60CB
839.00 EUR

FC76DCU
1436.00 EUR

FSQ85
3566.00 EUR


Lacerta Motorfocus Adapter für TAKAHASHI

Mit diesem Montageset können Sie den Lacerta MFOC-Motorfokus problemlos an Ihrem Takahashi Okularauszug befestigen.  Im Lieferumfang sind zwei Adapterplatten unterschiedlicher Länge enthalten, welche entweder zu Auszügen mit werkseitig verbauten Mikrofokus (FSQ-85ED, FSQ-106ED, TOA-150B) oder zum Standard-Auszug (z.B. TSA, Epsilon) passen. Zur Montage müssen bei ersterer Variante lediglich zwei  Befestigungsschrauben der Fokus-Einheit am OAZ entfernt werden, sie werden durch die im Lieferumfang befindlichen, etwas längeren Schauben ersetzt, die halten dann den Motor mit ausreichender Festigkeit. Bei der anderen Version ohne Mikrofokus muss nur die zentrale Befestigungsschraube ersetzt werden, mit zwei Madenschrauben kann die Höhe der Platte exakt eingestellt werden. Es sind beide Montageplatten im Lieferumfang enthalten!

Sie erreichen mit dieser Kombination eine extrem hohe Genauigkeit von 1 Mikron, siehe Video unten.


Die KURZE Adaptation passt für folgende Geräte:

FSQ-85EDX, FSQ-106ED, FSQ-106EDX4, TOA-130NFB, TOA-150B


Die LÄNGERE Adaptation passt für folgende Geräte:

FS-60, FC-76, Sky-90, FC-100, TSA-102, TSA-120, TOA-130NS, Epsilon-130D, Epsilon-160ED, Epsilon-180ED
Und auch für viele ältere Takahashi Teleskope...

Montageanleitung neue Version mit zentraler Madenschraube: Fokusrad der Seite wo sich der Motor befinden soll entfernen. Danach die zentrale Schraube mit den beiden Einstichen entfernen. Beide Teile der Adaption zusammenbauen und am Motor befestigen, dieser muss vorher bereits mit dem richtigen Inlay für Takahashi und den beiden kurzen Madenschrauben ausgestattet sein. Danach die komplette Einheit an der Fokuswelle befestigen, diese muss nach Anziehen des ersten Madenschrauben per Hand am verbleibenden Fokusrad um 180 Grad gedreht werden, um den zweiten Schrauben der Kupplung auch anziehen zu können. Danach in das Zentrale Gewinde die 20mm lange Madenschraube eindrehen bis sie ansteht, jedoch ohne Kraft, sie steht an der Zahnstage des Auszugsrohres an!!! Anschließend werden Mutter, Federring und Beilagscheibe auf den Inbusschlüssel aufgefädelt, mit diesem Schlüssel wird dann die Madenschraube wieder einenhalb Umdrehungen herausgedreht und in dieser Stellung gehalten. Danach mit einem 7mm Gabelschlüssel die Mutter vorsichtig anziehen. Achtung, die richtige Höhe muss mit zwei kurzen Madenschrauben daneben eingestellt werden, die Leichtgängigkeit immer wieder per Hand via Fokusrad überprüfen, bei Schwergängigkeit sofort anpassen. Bei unsachgemäßer Einstellung kann die Fokuswelle verbiegen, bitte mit Gefühl arbeiten! Die Mutter mit dem Gabelschlüssel auch nicht zu fest anziehen, damit das Gewinde im Okularauszug keinen Schaden nimmt!


Kunden schreiben über den MFOC am FSQ106:
MFOC am FSQ106







#immerimfokus


Wir empfehlen auch:
MFOC LACERTA Motorfokus Stand Alone und ASCOM-kompatibel mit Kamerasynchronisiereung, Mikroschritt-Steuerung, Temperaturfühler und Handbox. Reproduzierbare Positionierung in mikron Bereich, Tragekraft über 5kg. 549.90 EUR

FS60CB FS-60CB Fluorit APO, nur Tubus
Lieferzeit ~ 2 Wochen!
839.00 EUR

FC76DCU FC-76DCU Fluorit APO, nur Tubus (Tubus ist teilbar)
Lieferzeit ~ 2 Wochen!
1436.00 EUR

FSQ85 FSQ-85EDX APO mit Flattener, nur Tubus
Lieferzeit ~ 2 Wochen!
3566.00 EUR

FSQ106X4 FSQ-106EDX4 APO, nur Tubus ONLY SUPPORT
TSA120 TSA-120 APO, nur Tubus
Lieferzeit ~ 2 Wochen!
4581.00 EUR

TOA130NS TOA-130NS APO, nur Tubus
sofort lieferbar!
6478.00 EUR

TOA130NFB TOA-130NFB APO, nur Tubus
Lieferzeit ~ 2 Wochen!
8609.00 EUR

TOA150B TOA-150B APO, nur Tubus 15175.00 EUR

Epsilon130ED Epsilon-130D nur Tubus 2822.00 EUR

Epsilon160ED Epsilon-160ED nur Tubus
Lieferzeit ~ 2 Wochen!
4443.00 EUR

Epsilon180ED Epsilon-180ED nur Tubus
Lieferzeit ~ 2 Wochen!
5262.00 EUR


SUPPORT

Video

Fotos
TAK2adapMFLA Adaption 1
TAK2adapMFLA Adaption 2
TAK2adapMFLA Adaption 3
TAK2adapMFLA Adaption 4
TAK2adapMFLA Adaption 5
TAK2adapMFLA new Screws 1
TAK2adapMFLA new Screws 2

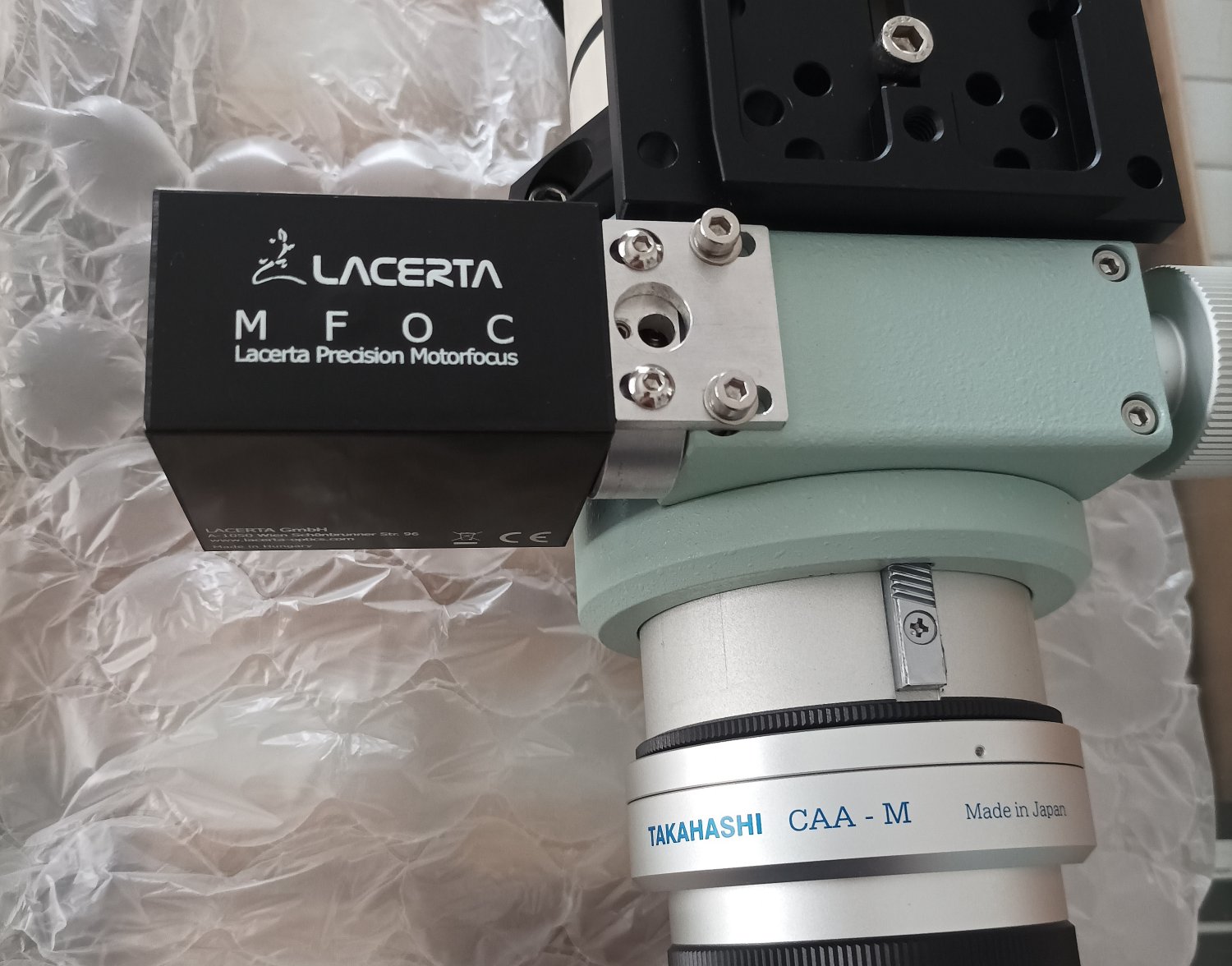

TAK2adapMFLA on FSQ-106ED
